產品介紹Product Introduction

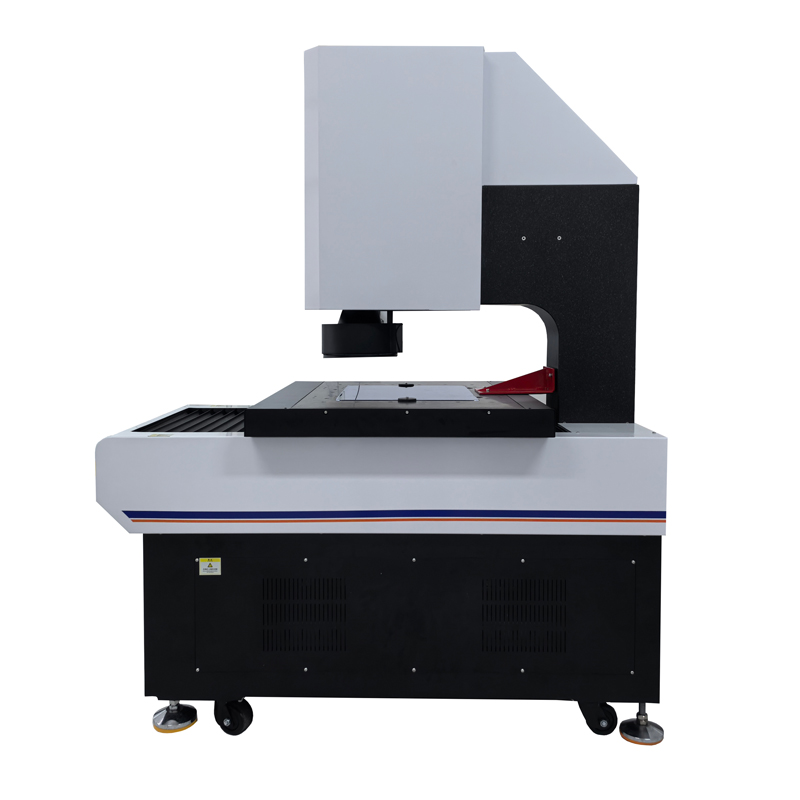

OAS系列是一款懸臂型高精度全自動視覺測量儀，專為具有三軸自動電動控制的GD＆T測量而開發。 它配備了自動聚焦，自動照明控制以及硬件和軟件配置的自動移動，可以快速，準確地測量線性和幾何尺寸。

產品特征Product Characteristic

t 配備了帶有1" 2千萬數字相機和雙側遠心鏡頭，成像質量佳；

t 低至0.02°以下的高遠心度設計，確保有高度差產品的測量精度；

t 小于0.01 %的低TV畸變及全畫面的畸變均勻性，確保測量的動態重復性精度；

t 雙倍率設計，大視野鏡頭高效測量+高精度測量，滿足客戶對效率和精度的雙重需求；

t XYZ三軸CNC全自動精密控制，精準定位；

t 采用印度大理石基座和立柱，穩定性好；

t 精密直線導軌，研磨級滾珠絲桿和交流伺服電機等，確保運動系統精度和穩定性；

t 集成兩組測量傳感器滿足不同的測試要求和提升效率：大視野雙側遠心鏡頭（平面尺寸）、白光共焦位移激光傳感器（高度尺寸）；

t 集成四種光源：兩環四區LED表面光源、遠心平行底光輪廓光源；

t 0.1μm高精密光柵尺，確保系統的定位精度和測量精度；

t 搭配多種光源，具有智能升降功能，以適應各種測量場景；

t 強大的功能和易于操作的Geomea測量軟件可增強質量控制；

t 可以設置自動測量程序，以高效、快速地完成批量測量；

t 可選配置非接觸白光傳感器，實現厚度，平面度等測量。

產品應用Application

t 可應用于大尺寸物體的精密測量

t 3C行業:手機屏幕、手機外殼

t 電子行業: PCB板

t 新能源: 鋰電池

t 汽車行業: 精密零部件

技術參數Specifications
