產品概述：

       PW高低溫控制系統通過測試頭與DUT之間直接接觸，將DUT的溫度（殼溫或者結       溫）調整到目標溫度點進行相應的性能測試。同時適用于已焊接的芯片和使用電路引起的不確定性。

       該設備的作用是幫助客戶在半導體、電子和其他設備的開發和制造過程中進行溫度測試和驗證。可以快速實現高低溫環境變化，工作效率極高，可以節省大量的研發時間。

系統組成：

主機：可根據具體需求選取合適的主機型號. 這是整個控制系統的核心。

測試頭前端：實現測試頭和待測芯片的連接以及能量傳導。測試架一方面起到固定的作用,另一方面也適用于沒有socket器件的測試。

關于主機：

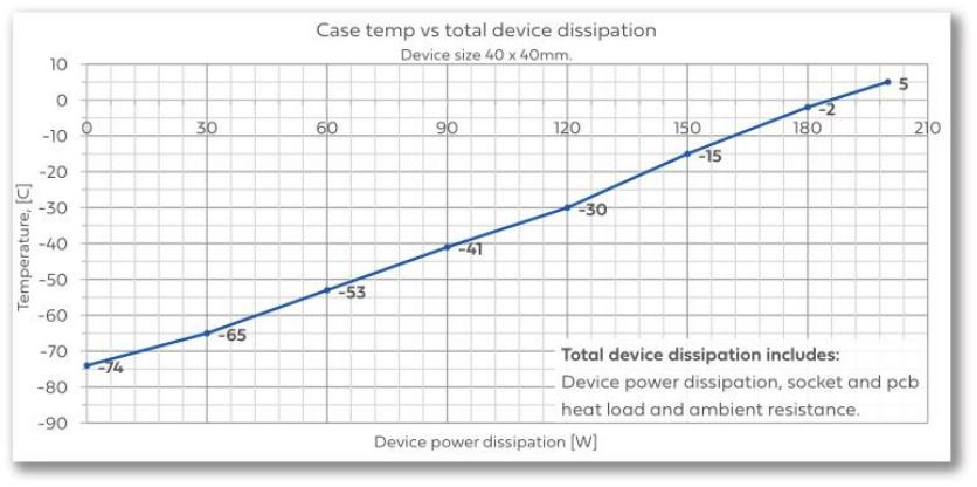

1、制冷功率曲線和測試產功率關系如下圖所示：

該設備可以達到的最低溫度與DUT的熱功率有關。 假如DUT熱功率是30W（橫軸）， 該設備可以把殼溫降到-65℃（縱軸） 。

2、主要特點總結

a、該型號主機功率較大，可以滿足大部分的芯片測試要求，  即使DUT的熱功耗達到30W ，該設備也可以輕松達到-40℃并長時間穩定在該溫度點。

b、升降溫速率快：從常溫+25℃降到-40℃小于2min，從+125℃降到常溫+25℃小于2min。

c、也是目前客戶最多的選擇，代表客戶有華為海思半導體。

d、主機重量適中（43Kg），尺寸（L) 460mm x (W) 400mm x (H)365mm，可以很方便地移動。

e、噪音較小，可以給測試工程師營造一個安靜的工作環境。

f、不需要任何維護保養，插電（220V）即可使用。

關于測試頭前端 （針對已焊接的芯片）：

1、標準測試架：對測試頭進行固定和支撐以及實現升降功能。

2、測試頭：測試前端的主體部分。

3、柱塞：通過該柱塞實現能量傳遞， 內置有溫度傳感器，實時反饋芯片的真實溫度。一般需根據不同DUT尺寸加工。

4、測試頭防冷凝屏蔽罩：使用一種耐高低溫材料罩住測試頭形成一個腔體，測試頭內部會吹出干燥空氣，這樣可以防止低溫下在這個腔體內產生冷凝水或者結霜。

5、 背面防冷凝屏蔽罩：從氣嘴通入干燥空氣，  防止PCB底部冷凝或結霜。
